MITSUBISHI三菱電機-FX5U

FX5-232-BD(RS-232C通訊用擴充板)

  • 可將FX5作為主站或從站用RS-232C與MODBUS/RTU設備連接。
  • 適用範圍:與電腦,讀碼器,印表機,各種測量裝置的數據傳遞等。
規格
項目 規格
傳送規格 RS-232C標準規格
最大傳送距離(絕緣) 15m(非絕緣)

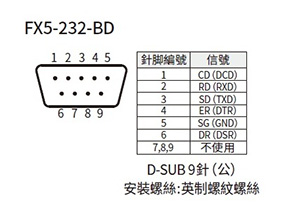

外部機器的連接方法 D-SUB　9pin (公頭)
信號顯示(LED) RD, SD
通信方式 半雙工雙向/全雙工雙向
傳送
速率		 自由通訊協定、
三菱專用通訊協定		 300/600/1200/2400/4800/9600/19200/38400/57600/115200bps
PLC程式傳輸 9600/19200/38400/57600/115200bps
通訊協定 自由通訊協定, A系列専用通訊協定1,4形式, PLC程式傳輸
電源 DC5V　20mA(由PLC主機供電)
輸入輸出佔有點數 不佔點數

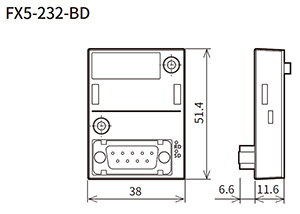

尺寸
FX5U
FX5U

FX5-485-BD(RS485通訊用擴充基板)

  • 可將FX5作為主站或從站用RS-485與MODBUS/RTU設備連接。
  • 規模:最大32站。
  • 適用範圍:小規模高速網路的構建等。
規格
項目 規格
傳送規格 RS-485規格、 RS-422標準規格
最大傳送距離（絶縁） 50m（非絶縁）

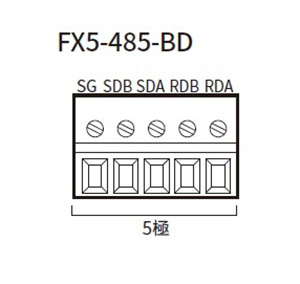

外部機器的連接方法 歐規5孔端子台
通信方式 半雙工雙向/全雙工雙向
傳送速率 自由通訊協定、三菱專用通訊協定 300/600/1200/2400/4800/9600/19200/38400/57600/115200bps
並列運轉網路 115200bps
PLC小網路 38400bps
電源 DC5V　20mA(由PLC主機供電)
輸入/輸出佔有點數 不佔點數
終端電組 内建（330Ω/110Ω轉換）
尺寸
FX5U
FX5U

FX5-422-BD-GOT

  • RS-422通訊用擴充基板)GOT連接用。
  • 三菱GOT人機介面或掌上型成式書寫器HPP透過上述的介面同時連接兩台。
規格
項目 規格
傳送規格 RS-422標準規格
最大傳送距離（絶縁） 根據GOT的規格

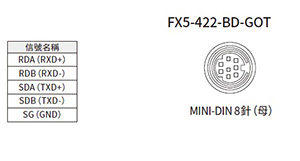

外部機器的連接方法 MINI DIN　8pin(母頭)
通信方式 半雙工雙向
通訊協定 PLC程式傳輸
電源 DC5V　20mA (由PLC主機供電)
輸入輸出佔有點數 不佔點數

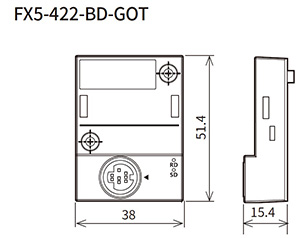

尺寸
FX5U
FX5U
