MITSUBISHI三菱電機-FX2N

10PG

FX2N
規格
項目 規格
電源 +24V(脈波輸出回路用)：DC24V±10%/40mA(由外部電源提供或由PLC提供都可以)。
+5V(內部控制信號用)：DC5V/80mA由PLC內部提供。
佔I/O點數 1台FX2n-10PG佔PLC I/O 8點 (由總點數扣除) 。
控制軸數 1 軸，最大可擴充至8軸。
速度指令 速度值：1Hz ~ 1MHz。
單位可選擇Hz 、 cm/min 、10 deg/min 、 inch/min。
脈波設定 -2,147,483,648 ~ 2,147,483,647 。
可選擇絕對位置或相對移動量 。
單位可選擇pulse 、 μm 、 mdeg、10-4 inch 。
可選擇放大倍率1,10 ,100,1000。
脈波輸出格式 可選擇正轉脈波(FP) / 反轉脈波(RP)或脈波輸出端(FP)及方向控制端(RP) 。
輸出為差動放大方式 。
外部I/O 全部採用光耦合二極體絕緣並附紅色LED顯示 。
3個輸入控制點 (START / DOG ) 24 VDC / 7mA 、 ( PGO ) 5 ~ 24VDC / 20 mA 。
2個中斷插入輸入點 (X0 / X1) 24VDC / 7mA 。
2相脈波輸入1點 ( ψA / ψB ) 差動放大方式 。
輸出3點 ( FP / RP ) 差動放大方式 20 mA ， ( CLR ) DC5 ~ 24V/20 mA 。
與PLC連線指令 資料傳輸使用 FX2N PLC 的FROM/TO 專用指令 。

尺寸

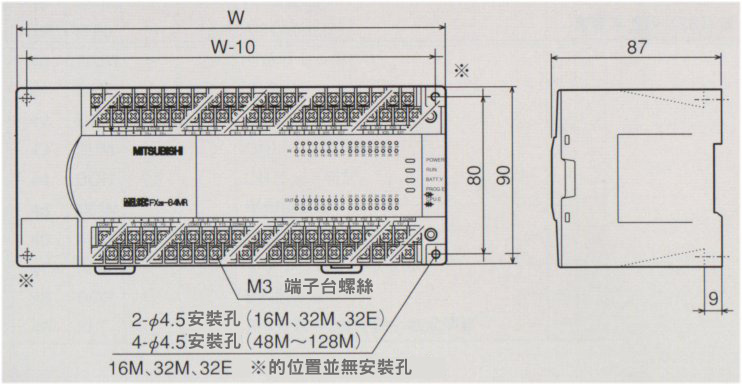

尺寸圖
