硬體規格
AGP3500-T1-AF
AGP3500-T1-D24
顯示類型
TFT 彩色 LCD
螢幕色彩
65,536 色 (無閃爍) / 16,384 色 (3種閃爍速度) *1
背光燈
CCFL (平均壽命:約 50,000 小時, 25 oC  24小時操作下)
螢幕解析度
640 x 480 畫素
螢幕顯示範圍
211.2mm [8.31吋] x 158.4mm [6.24吋]
亮度調整
8 種亮度(由螢幕上觸控選擇)
對比調整
-
語言字型
日文:6962 (JIS 標準 1&2,包含607 非漢字字元)
ANK:158 (韓文、簡體及繁體中文可下載)

文字

組成

字型大小
標準字型: 8 x 8、8 x 16、16 x 16 及 32 x 32 點字型
線條字型: 6 ~ 127 點字型 (全形字體: 12 ~ 254 點字型)
字型放大率
標準字型:寬可以放大1 ~ 8 倍; 高可放大 8 倍 *2

顯示的

文字數

8 x 8 點
80 字 x 60 列
8 x 16 點
80 字 x 30 列
16 x 16 點
40 字 x 30 列
32 x 32 點
20 字 x 15 列
記憶體
畫面記憶
8MB FEPROM *3
資料備份
320KB SRAM *4

觸控

面板

類型
類比式電阻薄膜
解析度
1024 x 1024
介面

串列通信埠

 (COM1)

非同步傳輸:RS-232C/422/485 *5
資料長度: 7 或 8 位元    停止位元: 1 或 2 位元
檢查位元:none、Odd 或 Even
傳輸速率: 2400bps ~ 115.2kbps
D-Sub 9-pin (公)

串列通信埠

(COM2)

非同步傳輸:RS-422/485
資料長度: 7 或 8 位元    停止位元:1 或 2 位元
檢查位元:none、Odd 或 Even
傳輸速率: 2400bps ~ 115.2kbps (MPI:187.5kbps ~ 12Mbps *6)
D-Sub 9-pin (母)
乙太網路介面
IEEE802.3u、10BASE-T/100BASE-TX,RJ-45接頭
USB 介面
USB1.1 主介面x 2、USB TYPE-A
CF 卡介面
CF 卡插槽 (TYPE-II) x 1
視訊模組介面
視訊模組介面 x 1
聲音輸出

揚聲器輸出 70mW (額定負載: 8Ω,頻率:1kHz),

端子台(Terminal Block)(和AUX共用)

AUX 輸入 / 輸出

[AUX 輸出] 警報輸出 x 1、RUN 輸出 x 1、蜂鳴器輸出 x 1

額定電壓: DC24V、額定電流: 50mA
[AUX 輸出] 外部 Reset 輸入 x 1、輸入電壓: DC24V、輸入電流: 6mA

操作電壓 ( ON時 ) DC9V 以上,( OFF時 ) DC2.5V 以下

端子台(Terminal Block)


一般規格
AGP3500-T1-AF
AGP3500-T1-D24
額定電壓
AC100V ~ AC240V
DC24V
額定電壓範圍
AC85V ~ AC265V
DCV19.2 ~ DC28.8V
允許壓力降
短於一週期 (瞬間失電時間:小於1秒)
10ms 以下
功率消耗

AC100V 0.9A或 以下

 AC240V 0.45A 或以下

50W 以下
耐壓測試

AC1500V / 20mA / 1 分鐘

(充電部端子與 FG 端子間)

AC1000V / 20mA / 1 分鐘

(充電部端子與 FG 端子間)

絕緣測試
DC500V 10MΩ 以上 (充電部端子與 FG 端子間)
使用環境溫度
0 oC ~ 50 oC *7
保存環境溫度
-20 oC ~ +60 oC
使用環境溼度
10%RH ~ 90%RH (非結露環境: 39 oC 以下)
儲存環境溼度
10%RH ~ 90%RH (非結露環境: 39 oC 以下)
污染等級
污染等級 2
腐蝕性氣體
非腐蝕性氣體的環境

氣壓耐力

(GP操作高度)

800hPa ~ 1114hPa (海拔2000 公尺以下)
耐震動
符合 IEC61131-2(JIS B 3502) 規格,5Hz ~ 9Hz 單振幅 3.5mm
9Hz ~ 150Hz 固定加速 9.8m/s2    X、Y、Z 各方向 10 次 (100分鐘)
耐雜訊

雜訊電壓: 1500Vp-p

雜訊頻寬:1μs     上昇時間:1ns

雜訊電壓: 1000Vp-p

雜訊頻寬:1μs     上昇時間:1ns

抗靜電力
6kV (EN 61000-4-2 第三級)
接地
100Ω 以下或依各國規格 *8
防水性
符合 IP65f NEMA #250 TYPE 4X/13 *9
外部尺寸
W270.5mm [10.65吋] x H212.5mm [8.37吋] x D57mm [2.24吋]
重量
2.5kg (5.5lb) 以下
冷卻系統
自然氣流

*1
畫面設定為 "65,536 色" 時,將不具有閃爍功能,如欲使用閃爍功能,請將色彩設定為 "16,384 色"。
*2
字型放大率可以用軟體設定。
*3
客戶可使用的可能容量。
*4

鋰電池壽命:

電池週遭溫度最大限度為 40 oC,可以使用10年。

溫度最大限度為 50 oC時,可以使用4.1年。

溫度最大限度為 60 oC時,可以使用1.5年。

當用來作備用電池時:

充滿電的電池約可使用60天。

一半蓄電量約可使用6天。

*5
RS-232C 與 RS-422/485 可由軟體切換。
*6
西門子  SIMATIC S7-200/300/400 系列 (只限 MPI port )。
*7
使用溫度為控制箱內的溫度。
*8
接地規定依各國而不同。請在安裝前,確認您的工作環境。
*9
無法保證在每種環境中有效。請在加裝前確認您的工作環境。

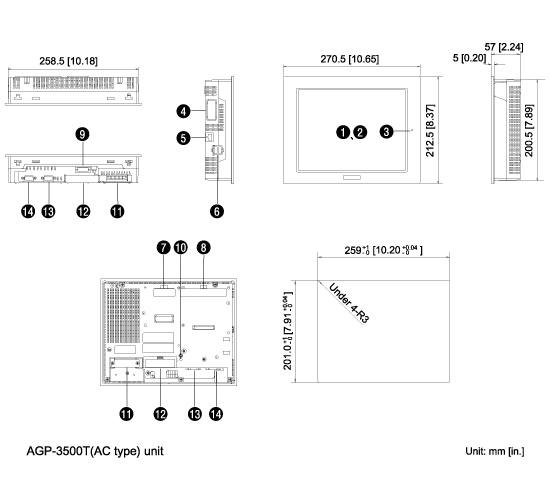

外部尺寸,組件名稱

點上圖可放大觀看
顯示幕
觸控板
LED指示燈
此 LED 顯示 GP 狀態,例如:電源輸入、韌體執行狀態或背光的狀況。
LED GP 狀態
亮綠燈 正常操作 (電源為啟動) 或離線作業。
亮橙燈 偵測到背光燒壞。
閃橙燈 軟體啟動中。
亮紅燈 電源開啟時。
不亮 電源關閉時。
擴充裝置介面 1
以通信功能連接到擴充裝置。
乙太網路介面 (LAN)
乙太網路傳輸介面符合 IEEE802.3u (10BASE-T/100BASE-TX)標準。
搭配 RJ-45 標準接頭 (8-pole) 。LED 燈的亮暗,顯示目前的狀態。
LED GP 狀態
綠燈亮 資料可傳輸。
綠燈不亮 無連接或後續的傳輸錯誤。
黃燈亮 資料傳輸中。
黃燈不亮 無資料傳輸。
USB 介面 (Host) (X2)
符合 USB1.1. (A型接頭) 連接一條資料傳輸線或 USB 相容的印表機。最大傳輸距離為 5 公尺。
擴充裝置介面 2
以通信功能連接到擴充裝置。
VM 裝置介面
選購的VM模組,安裝介面,增加顯示功能。
輔助輸入 / 輸出 / 聲音輸出介面 (AUX)
此介面為外部 Reset、警告輸出、蜂鳴器輸出與聲音輸出。
CF 卡存取狀態的 LED 指示燈
CF卡插入與CF卡蓋關上時,LED燈亮。如果蓋子在CF卡正在存取時開啟,燈號依然會亮著。
存取燈號 指  示
綠燈亮 CF卡插入,CF卡蓋關閉。或者CF卡存取中。
綠燈不亮 CF卡未插入,或未進行存取。
電源輸入端子
連接電源線。
CF 卡蓋子
CF卡介面與指撥開關在CF卡蓋內。在CF卡存取時蓋子必須蓋上。
串列介面 (COM1)
RS-232C/RS-422/RS-485 串列介面。使用 D-sub 9-pin。通信方式透過軟體切換。
串列介面 (COM2)
RS-422/RS-485 串列介面。使用 D-sub 9-pin。
