AGP-3302B

硬體規格

		AGP3302-B1-D24
顯示類型		單色藍光 LCD
螢幕色彩		藍 / 白 (16 色灰階 / 3種閃爍速度)
背光燈		CCFL (平均壽命：約 58,000 小時， 25 ^oC 24小時操作下)
螢幕解析度		320 x 240 畫素
螢幕顯示範圍		115.2mm[4.54吋] x 86.4mm[3.40吋]
亮度調整		8 種亮度(由螢幕上觸控選擇)
對比調整		8 種亮度(由螢幕上觸控選擇)
語言字型		日文：6962 (JIS 標準 1&2，包含607 非漢字字元) ANK：158 (韓文、簡體及繁體中文可下載)
文字組成	字型大小	標準字型： 8 x 8、8 x 16、16 x 16 及 32 x 32 點字型線條字型： 6 ~ 127 點字型 (全形字體： 12 ~ 254 點字型)
	字型放大率	標準字型：寬可以放大1 ~ 8 倍；高可放大 8 倍 *2
顯示的文字數	8 x 8 點	40 字 x 30 行
	8 x 16 點	40 字 x 15 行
	16 x 16 點	20 字 x 15 行
	32 x 32 點	10 字 x 7 行
記憶體	畫面記憶	6MB FEPROM *2
	資料備份	128KB SRAM *3
觸控面板	類型	類比式電阻薄膜
	解析度	1024 x 1024
介面	串列通信埠 (COM1)	非同步傳輸：RS-232C 資料長度： 7 或 8 位元停止位元： 1 或 2 位元檢查位元：none、Odd 或 Even 傳輸速率： 2400bps ~ 115.2kbps D-Sub 9-pin (公)
	串列通信埠 (COM2)	非同步傳輸：RS-422 資料長度： 7 或 8 位元停止位元：1 或 2 位元檢查位元：none、Odd 或 Even 傳輸速率： 2400bps ~ 115.2kbps (MPI：187.5kbps *4) D-Sub 9-pin (母)
	乙太網路介面	-
	USB 介面	USB1.1 主介面x 1、USB TYPE-A
	CF 卡介面	-

一般規格

		AGP3302-B1-D24
額定電壓		DC24V
額定電壓範圍		DC19.2V ~ DC28.8V
允許壓力降		10ms 以下
功率消耗		18W 以下
耐壓測試		AC500V / 20mA / 1 分鐘 (充電部端子與 FG 端子間)
絕緣測試		DC500V 10MΩ 以上 (充電部端子與 FG 端子間)
使用環境溫度		0 ^oC ~ 50 ^oC *5
保存環境溫度		-20 ^oC ~ +60 ^oC
使用環境溼度		10%RH ~ 90%RH (非結露環境： 39 ^oC 以下)
儲存環境溼度		10%RH ~ 90%RH (非結露環境： 39 ^oC 以下)
污染等級		污染等級 2
腐蝕性氣體		非腐蝕性氣體的環境
氣壓耐力 (GP操作高度)		800hPa ~ 1114hPa (海拔2000 公尺以下)
耐震動		符合 IEC61131-2(JIS B 3502) 規格，5Hz ~ 9Hz 單振幅 3.5mm 9Hz ~ 150Hz 固定加速 9.8m/s² X、Y、Z 各方向 10 次 (100分鐘)
耐雜訊		雜訊電壓： 1000Vp-p 雜訊頻寬：1μs 上昇時間：1ns
抗靜電力		6kV (EN 61000-4-2 第三級)
接地		100Ω 以下或依各國規格 *6
防水性		符合 IP65f NEMA #250 TYPE 4X/13 *7
外部尺寸		W167.5mm [6.59吋] x H135mm [5.31i吋] x D59.5mm [2.34吋]
重量		1.0kg (2.2lb) 以下
冷卻系統		自然氣流

*1	字型放大率可以用軟體設定。
*2	客戶可使用的可能容量。
*3	鋰電池壽命：
	電池週遭溫度最大限度為 40 ^oC，可以使用10年。
	溫度最大限度為 50 ^oC時，可以使用4.1年。
	溫度最大限度為 60 ^oC時，可以使用1.5年。
	當用來作備用電池時：
	充滿電的電池約可使用60天。
	一半蓄電量約可使用6天。
*4	西門子 SIMATIC S7-200/300/400 系列 (只限 MPI port )。
*5	在溫度到達或超過40 ^oC 的環境中，使用AGP-3300S/AGP-3300L/AGP-3301S/AGP-3301L/AGP-3302B，畫面的對
	比程度可能會低於原來的亮度。使用溫度為控制箱內的溫度。
*6	接地規定依各國而不同。請在安裝前，確認您的工作環境。
*7	無法保證在每種環境中有效。請在加裝前確認您的工作環境。

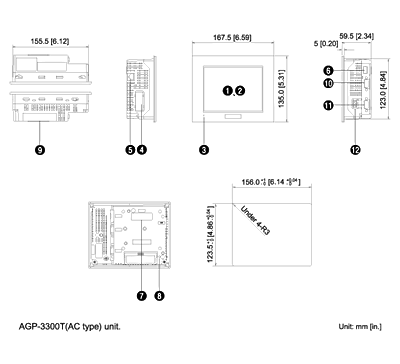

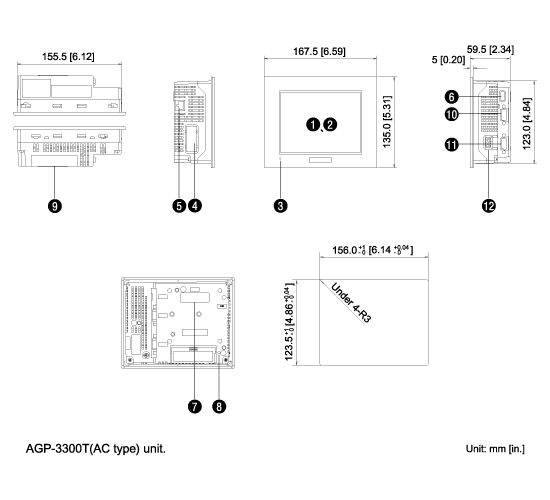

外部尺寸，組件名稱

點上圖可放大觀看

顯示幕

觸控板

LED指示燈
此 LED 顯示 GP 狀態，例如：電源輸入、韌體執行狀態或背光的狀況。

擴充裝置介面 1 (不支援AGP-3302B)
以通信功能連接到擴充裝置。

乙太網路介面 (LAN)(只支援AGP-3300*)
乙太網路傳輸介面符合 IEEE802.3u (10BASE-T/100BASE-TX)標準。
搭配 RJ-45 標準接頭 (8-pole) 。LED 燈的亮暗，顯示目前的狀態。

USB 介面 (Host) (X1)
符合 USB1.1. (A型接頭) 連接一條資料傳輸線或 USB 相容的印表機。最大傳輸距離為 5 公尺。

擴充裝置介面 2
以通信功能連接到擴充裝置。

CF 卡存取狀態的 LED 指示燈(不支援AGP-3302B)
CF卡插入與CF卡蓋關上時，LED燈亮。如果蓋子在CF卡正在存取時開啟，燈號依然會亮著。

CF 卡蓋子 (不支援AGP-3302B)
CF卡介面與指撥開關在CF卡蓋內。在CF卡存取時蓋子必須蓋上。

串列介面 (COM1)
RS-232C/RS-422/RS-485 串列介面。使用 D-sub 9-pin。通信方式透過軟體切換。

串列介面 (COM2)
RS-422/RS-485 串列介面。使用 D-sub 9-pin。

電源插頭連接器
電源線連接口。

GP3000 系列
