硬體規格
AGP3400-T1-D24
AGP3400-S1-D24
顯示類型
TFT 彩色 LCD
STN 彩色 LCD
螢幕色彩

65,536 色 (無閃爍) /

16,384 色 (3種閃爍速度) *1
4,096 色 (3種閃爍速度)
背光燈
CCFL (平均壽命：約 54,000 小時， 25 oC  24小時操作下)
螢幕解析度
640 x 480 畫素
螢幕顯示範圍
153.7mm [6.05吋] x 115.8mm [4.56吋]
亮度調整
8 種亮度(由螢幕上觸控選擇)
對比調整
-
8 種亮度(由螢幕上觸控選擇)
語言字型
日文：6962 (JIS 標準 1&2，包含607 非漢字字元)
ANK：158 (韓文、簡體及繁體中文可下載)

文字

組成
字型大小
標準字型： 8 x 8、8 x 16、16 x 16 及 32 x 32 點字型
線條字型： 6 ~ 127 點字型 (全形字體： 12 ~ 254 點字型)
字型放大率
標準字型：寬可以放大1 ~ 8 倍； 高可放大 8 倍 *2

顯示的

文字數
8 x 8 點
80 字 x 60 列
8 x 16 點
80 字 x 30 列
16 x 16 點
40 字 x 30 列
32 x 32 點
20 字 x 15 列
記憶體
畫面記憶
8MB FEPROM *3
資料備份
320KB SRAM *4

觸控

面板
類型
類比式電阻薄膜
解析度
1024 x 1024
介面

串列通信埠

 (COM1)
非同步傳輸：RS-232C/422/485 *5
資料長度： 7 或 8 位元    停止位元： 1 或 2 位元
檢查位元：none、Odd 或 Even
傳輸速率： 2400bps ~ 115.2kbps
D-Sub 9-pin (公)

串列通信埠

(COM2)
非同步傳輸：RS-422/485
資料長度： 7 或 8 位元    停止位元：1 或 2 位元
檢查位元：none、Odd 或 Even
傳輸速率： 2400bps ~ 115.2kbps (MPI：187.5kbps ~ 12Mbps *6)
D-Sub 9-pin (母)
乙太網路介面
IEEE802.3u、10BASE-T/100BASE-TX，RJ-45接頭
USB 介面
USB1.1 主介面x1、USB TYPE-A
CF 卡介面
CF 卡插槽 (TYPE-II) x 1
聲音輸出

揚聲器輸出 70mW (額定負載： 8Ω，頻率：1kHz)，

端子台(Terminal Block)(和AUX共用)

AUX 輸入 / 輸出

[AUX 輸出] 警報輸出 x 1、RUN 輸出 x 1、蜂鳴器輸出 x 1

額定電壓： DC24V、額定電流： 50mA
[AUX 輸出] 外部 Reset 輸入 x 1、輸入電壓： DC24V、輸入電流： 6mA

操作電壓 ( ON時 ) DC9V 以上，( OFF時 ) DC2.5V 以下

端子台(Terminal Block)

一般規格
AGP3400-T1-D24
AGP3400-S1-D24
額定電壓
DC24V
額定電壓範圍
DC19.2 ~ DC28.8V
允許壓力降
10ms 以下
功率消耗
28W 以下
耐壓測試

AC500V / 20mA / 1 分鐘 (充電部端子與 FG 端子間)
絕緣測試
DC500V 10MΩ 以上 (充電部端子與 FG 端子間)
使用環境溫度
0 oC ~ 50 oC *7
保存環境溫度
-20 oC ~ 60 oC
使用環境溼度
10%RH ~ 90%RH (非結露環境： 39 oC 以下)
儲存環境溼度
10%RH ~ 90%RH (非結露環境： 39 oC 以下)
污染等級
污染等級 2
腐蝕性氣體
非腐蝕性氣體的環境

氣壓耐力

(GP操作高度)
800hPa ~ 1114hPa (海拔2000 公尺以下)
耐震動
符合 IEC61131-2(JIS B 3502) 規格，5Hz ~ 9Hz 單振幅 3.5mm
9Hz ~ 150Hz 固定加速 9.8m/s2    X、Y、Z 各方向 10 次 (100分鐘)
耐雜訊

雜訊電壓： 1000Vp-p      雜訊頻寬：1μs     上昇時間：1ns
抗靜電力
6kV (EN 61000-4-2 第三級)
接地
100Ω 以下或依各國規格 *8
防水性
符合 IP65f NEMA #250 TYPE 4X/13 *9
外部尺寸
W215mm [8.46吋] x H170mm [6.69吋] x D60mm [2.36吋]
重量
1.8kg (4.0lb) 以下
冷卻系統
自然氣流

*1
畫面設定為 "65,536 色" 時，將不具有閃爍功能，如欲使用閃爍功能，請將色彩設定為 "16,384 色"。
*2
字型放大率可以用軟體設定。
*3
客戶可使用的可能容量。
*4

鋰電池壽命：

電池週遭溫度最大限度為 40 oC，可以使用10年。

溫度最大限度為 50 oC時，可以使用4.1年。

溫度最大限度為 60 oC時，可以使用1.5年。

當用來作備用電池時：

充滿電的電池約可使用60天。

一半蓄電量約可使用6天。
*5
RS-232C 與 RS-422/485 可由軟體切換。
*6
西門子  SIMATIC S7-200/300/400 系列 (只限 MPI port )。
*7
在溫度到達或超過40 oC 的環境中，使用AGP-3400S，畫面的對比程度可能會低於原來的亮度。使用溫度為控制
箱內的溫度。
*8
接地規定依各國而不同。請在安裝前，確認您的工作環境。
*9
無法保證在每種環境中有效。請在加裝前確認您的工作環境。

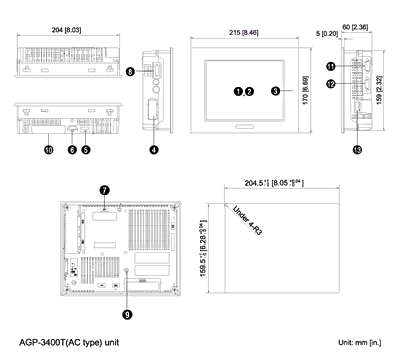

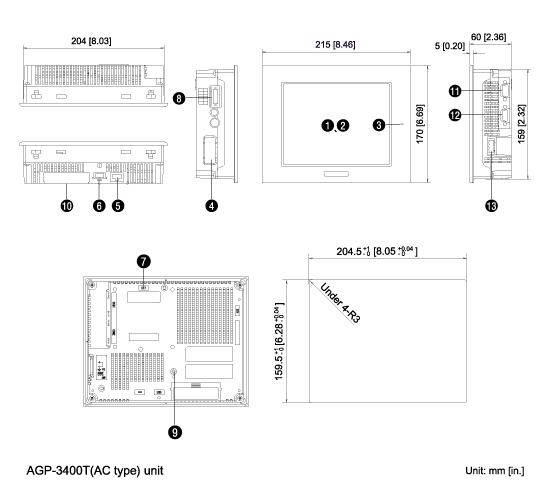

外部尺寸，組件名稱

點上圖可放大觀看
顯示幕
觸控板
LED指示燈
此 LED 顯示 GP 狀態，例如：電源輸入、韌體執行狀態或背光的狀況。
LED GP 狀態
亮綠燈 正常操作 (電源為啟動) 或離線作業。
亮橙燈 偵測到背光燒壞。
閃橙燈 軟體啟動中。
亮紅燈 電源開啟時。
不亮 電源關閉時。
擴充裝置介面 1
以通信功能連接到擴充裝置。
乙太網路介面 (LAN)
乙太網路傳輸介面符合 IEEE802.3u (10BASE-T/100BASE-TX)標準。
搭配 RJ-45 標準接頭 (8-pole) 。LED 燈的亮暗，顯示目前的狀態。
LED GP 狀態
綠燈亮 資料可傳輸。
綠燈不亮 無連接或後續的傳輸錯誤。
黃燈亮 資料傳輸中。
黃燈不亮 無資料傳輸。
USB 介面 (Host) (X1)
符合 USB1.1. (A型接頭) 連接一條資料傳輸線或 USB 相容的印表機。最大傳輸距離為 5 公尺。
擴充裝置介面 2
以通信功能連接到擴充裝置。
輔助輸入 / 輸出 / 聲音輸出介面 (AUX)
此介面為外部 Reset、警告輸出、蜂鳴器輸出與聲音輸出。
CF 卡存取狀態的 LED 指示燈
CF卡插入與CF卡蓋關上時，LED燈亮。如果蓋子在CF卡正在存取時開啟，燈號依然會亮著。
存取燈號 指  示
綠燈亮 CF卡插入，CF卡蓋關閉。或者CF卡存取中。
綠燈不亮 CF卡未插入，或未進行存取。
CF 卡蓋子
CF卡介面與指撥開關在CF卡蓋內。在CF卡存取時蓋子必須蓋上。
串列介面 (COM1)
RS-232C/RS-422/RS-485 串列介面。使用 D-sub 9-pin。通信方式透過軟體切換。
串列介面 (COM2)
RS-422/RS-485 串列介面。使用 D-sub 9-pin。
電源插頭連接器
電源線連接口。
