MITSUBISHI三菱電機-FX3G表較表

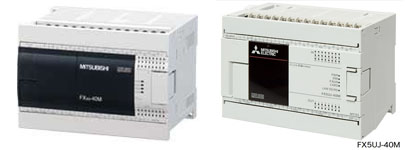

FX3G
  •
  •
  •
  •
  •

比較表(FX3G,FX5UJ) 型號/規格

型號 輸入輸出點數 輸入型式 輸出型式 配線
輸入點數 輸出點數 合計點數
FX3G-14MR/ES 8 6 14 DC 24V NPN/PNP 繼電器輸出 端子台
FX3G-14MT/ES 8 6 14 DC 24V NPN/PNP 電晶體輸出/PNP
FX3G-24MR/ES 14 10 24 DC 24V NPN/PNP 繼電器輸出
FX5UJ-24MR/ES
FX3G-24MT/ES 14 10 24 DC 24V NPN/PNP 繼電器輸出
FX5UJ-24MT/ES DC 24V NPN/PNP 出電晶體輸出/NPN
FX5UJ-24MT/ESS DC 24V NPN/PNP 出電晶體輸出/PNP
FX3G-40MR/ES 24 16 40   繼電器輸出
FX5UJ-40MR/ES
FX3G-40MT/ES 24 16 40 DC 24V NPN/PNP 繼電器輸出
FX5UJ-40MT/ES 電晶體輸出/NPN
FX5UJ-40MT/ESS 電晶體輸出/PNP
FX3G-60MR/ES 32 24 60   繼電器輸出
FX5UJ-60MR/ES
FX3G-60MT/ES 32 24 60 DC 24V NPN/PNP 繼電器輸出
FX5UJ-60MT/ES 電晶體輸出/NPN
FX5UJ-60MT/ESS 電晶體輸出/PNP
項目 進數 FX3G FX5UJ
使用者元件點數 輸入點 (X)
8
128
輸入及輸出點合計
最大128點。
256
輸入及輸出點合計最大256點。
輸出點 (Y)
8
128
256
內部補助繼電器（M）
10
7680點
7680點
栓鎖繼電器（L）
10
─
7680點
網路繼電器（B）
16
─
2048點
警報點（F）
10
─
128點
特殊網路繼電器（SB）
16
─
2048點
步進點 (S)
10
4096點
4096點
計時器 計時器 (T)
10
310點
512點
積算計時器 (ST)
10
10點
16點
計數器 計數器 (C)
10
256點
256點
倍長計數器 (LC)
10
─
64點
資料暫存器(D)
10
8000點
8000點
網路暫存器(W)
16
─
1024點
特殊網路暫存器(SW)
16
─
1024點
系統元件點數 特殊繼電器（SM）
10
512點
10000點
特殊暫存器（SD）
10
512點
12000點
模組讀寫元件 智能功能模組元件
10
─
65536點（使用 U □ \G □指定）
間接暫存器點數 間接暫存器（Z）
10
V0~V7,Z0~Z7 16點
20點
倍長間接暫存器（LZ）
10
─
2點
檔案暫存器點數 檔案暫存器（R）
10
24000點
32768點
擴充檔案暫存器（ER）
10
24000 點（儲存於EEPROM）
32768 點（儲存於SD記憶卡）
巢狀點數 巢狀（N）
10
8點
15點
指標點數 指標（P）
10
2048點
2048點
中斷插入指標（I）
10
15點
178點
其他 10進常數（K） 10進常數（K）
─

16 位元時：-32768 ∼ +32767，
32 位元時：-2147483648 ∼ +2147483647

不附正負符號
─
─
16 位元時：0 ∼ 65535，
32位元時：0 ∼ 4294967295
16 進常數（H）
─
16 位元時：0 ∼ FFFF，
32 位元時：0 ∼ FFFFFFFF
實數常數（E） 單精度
─
E-3.40282347+38 ∼ E-1.17549435-38，0，
E1.17549435-38 ∼ E3.40282347+38
文字列
─
JIS碼 最大半型字255個
（包含 NULL 的話 256 個）
外形尺寸
型號
W
W1 (安裝孔間距)
重量
FX3G-14M □
90mm
82mm
約0.50kg
FX3G-24M □
90mm
82mm
約0.55kg
FX5UJ-24M □
95mm
76mm
約0.55kg
FX3G-40M □
130mm
122mm
約0.70kg
FX5UJ-40M □
130mm
111mm
約0.65kg
FX3G-60M □
175mm
167mm
約0.85kg
FX5UJ-60M □
175mm
156mm
約0.80kg

功能規格(FX3G,FX5UJ)

項目 FX3G FX5UJ
運算控制方式 程式記憶儲存，來回掃描、程式中斷插入
輸出輸入控制方式 結束更新方式及直接更新方式(DX,DY)

程
式
規
格		 程式語言 階梯圖（LD）,步進階梯圖語言（SFC） 階梯圖(LD),文字敍述(ST),
功能區塊階梯式語言(FBD/LD)
程式擴充功能 ─ 功能區塊（FB）,結構化階梯圖,
標籤程式（區域 / 全域）
固定掃描時間 ─ 0.2∼2000ms（0.1ms單位）
定時間中斷插入 ─ 1∼60000ms（1ms單位）
計時器規格 100ms,10ms,1ms
可執行程式檔案數 1個 32個
FB檔案數 ─ P：32 個 , FB：16 個
動作規格 程式執行方式 掃描 待機,初期,掃描,恆定週期,事件插入
中斷插入種類 定期中斷插入,輸入信號中斷插入,高速比較相等中斷插入 內部計時器中斷插入,輸入信號中斷插入,
高速比較相等中斷插入
記
憶
容
量		 程式容量 32kB（64kB,快閃記憶體） 48kB (96kB,快閃記憶體)
記憶體卡匣
(另購)		 ─ 記憶卡容量部份(SD/SDHC記憶卡:
最大16GB)
元件/標籤記憶體 ─ 120kB
資料記憶體/內建ROM ─ 5MB
快閃記憶體（快閃ROM）可寫入次數 最多 2 萬次
最大可儲存檔案 元件/標籤記憶體 ─ 1個
資料記憶體 ─ P：32 個 , FB：16 個
P：程式檔案數 FB：FB 檔案數 ─ NZ1MEM-2GBSD：511個*2
SD 記憶卡 ─ NZ1MEM-4GBSD, NZ1MEM-8GBSD, NZ1MEM-16GBSD,：65534 個*2
萬年曆
時鐘		 顯示項目,精度 年,月,日,時,分,秒,星期幾(自動判別閏年)
25℃時的月誤差為45秒。
運算處
理速度		 基本指令

LD X0 : 34ns
應用指令 MOV D0 D1 : 34ns
輸入輸出點數 輸入輸出點數 128點以下 256點以下
遠端I/O站點數 128點以下 256點以下
上述合計點數 256點以下 256點以下
停電保持 保持方法

大容量電容器
保持時間 15天（周圍溫度：25℃）
停電保持容量 ─ 最大12kWord
