MITSUBISHI三菱電機-FX3G

FX3G-232-BD(RS232C功能擴充基板)

  • 支援4ch的類比輸入(電壓：DC0V~DC10V ；電流：DC4mA~20mA)。
  • 支援12bit的高解析度(電壓：1/4000 ；電流：1/1600)。
  • 支援個別指定的輸入模式。
  • 支援資料自動更新模式，達成程式編輯簡化的訴求。
規格
項目 規格
傳送規格 RS-232C標準規格
最大傳送距離(絕緣) 15m(非絕緣)
外部機器的連接方法 D-SUB　9pin (公頭)
信號顯示(LED) RD, SD
通信方式 全雙工雙向
傳送
速率		 自由通訊協定、
三菱專用通訊協定		 300/600/1200/2400/4800/9600/19200/38400bps
PLC程式傳輸 9600/19200/38400/57600/115200bps
通訊協定 自由通訊協定, A系列専用通訊協定1,4形式, PLC程式傳輸
電源 DC5V　20mA(由PLC主機供電)
輸入輸出佔有點數 不佔點數

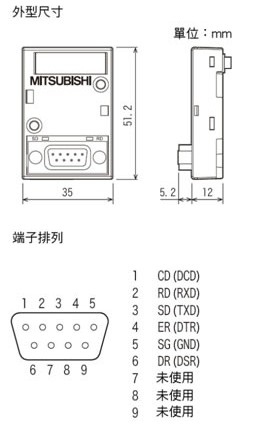

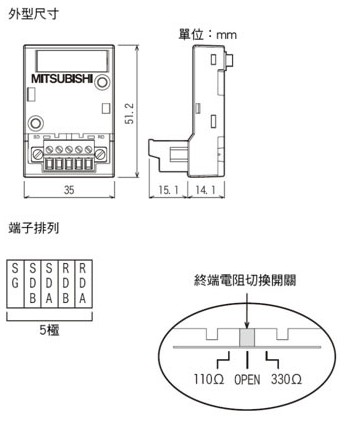

尺寸
FX3G

FX3G-485-BD(RS485功能擴充基板)

  • PLC小網路所使用的連接介面。
  • 並列運轉網路所使用的連接介面。
  • 個人電腦使用三菱專用通訊協定與FX3U連接溝通時所使用的連接介面。
  • 使用自由通訊協定,專門用來與具有RS-485介面條碼機,磁卡機,溫度控制器,磅秤連接的PLC RS-485介面。
規格
項目 規格
傳送規格 RS-485規格、 RS-422標準規格
最大傳送距離（絶縁） 50m（非絶縁）
外部機器的連接方法 歐規5孔端子台
通信方式 半雙工雙向
傳送速率 自由通訊協定、三菱專用通訊協定 300/600/1200/2400/4800/9600/19200/38400bps
並列運轉網路 115200bps
PLC小網路 38400bps
電源 DC5V　40mA(由PLC主機供電)
輸入/輸出佔有點數 不佔點數
終端電組 内建（330Ω/110Ω轉換）
尺寸
FX3G

FX3G-422-BD(RS422功能擴充基板)

  • 本擴充基板的功能與FX3U的CPU PORT完全相同,使用者可選購FX3U-422-BD來擴充一個CPU PORT。
  • 三菱GOT人機介面或掌上型成式書寫器HPP透過上述的介面同時連接兩台。
規格
項目 規格
傳送規格 RS-422標準規格
最大傳送距離（絶縁） 50m（非絶縁）
外部機器的連接方法 MINI DIN　8pin(母頭)
通信方式 半雙工雙向
通訊協定 PLC程式傳輸
電源 DC5V　20mA (由PLC主機供電)
輸入輸出佔有點數 不佔點數
尺寸
FX3G
