Two-Way双象貿易股份有限公司MITSUBISHI三菱電機-FX1N
- 主機點數為24/40/60點，接擴充模組可至128點。
- 程式容量8000 STEP，使用EEPROM保存程式
- 具通訊功能，可連接RS232C, RS422/485。
- 可用 SFC 編輯程式。
- 可做簡易的定位控制。
- 可連接外部設定顯示器。
| 型號 | 輸入點數 | 輸出點數 | |
|---|---|---|---|
| 繼電器輸出 | 電晶體輸出 | ||
| FX1N-24MR-ES/UL | FX1N-24MT | 14 | 10 |
| FX1N-40MR-ES/UL | FX1N-40MT | 24 | 16 |
| FX1N-60MR-ES/UL | FX1N-60MT | 36 | 24 |
產品規格
| 項目 | 規格 | |||
|---|---|---|---|---|
| 演算控制方式 | 往覆來回掃描(專用LSI) | |||
| I/O處理方式 | 結束再生方式 | |||
| 演算處理速度 | 基本命令 | 0.55～0.7μs | ||
| 應用命令 | 數10～數100μs | |||
| 程式語言 | 階梯圖+步進階梯圖(SFC表現可) | |||
| 記憶容量‧記憶體種類 | 8000 STEP EEPROM內藏 (可裝置EEPROM、EEPROM記憶卡匣) |
|||
| 指令數命令的種類 | 基本‧步進階梯圖指令 | 基本指令27個 步進階梯圖指令2個 |
||
| 應用指令 | 89種 177個 | |||
| 輸入點 | 84點 X10～X127 | 合計128點 | ||
| 輸出點 | 64點 Y0～Y77 | |||
| 輔助繼電器 | 一般用 | M0～M383 384點 | ||
| EEPROM保持 | M384～M511 128點 | |||
| 停電保持 | M512~M1535 1024點 | |||
| 特殊用 | M8000～M8255 256點 | |||
| 步進點 | 初始狀態用 | S0～S9 10點 | ||
| EEPROM保持 | S10～S127 118點 | |||
| 停電保持 | S128~S999 872點 | |||
| 計時器 | 100ms | T0~T199 200點 | ||
| 10ms | T200 ~ T245 46點 | |||
| 1ms(停電保持) | T246 ~ T249 4點 | |||
| 100ms(停電保持) | T250 ~ T255 6點 | |||
| 類比旋鈕 | VR1:D8030 VR2:D8031 2點 | |||
| 計數器 | 16位元加算型 | C0~C15 16點 | ||
| 16位元加算型 (EEPROM保持) |
C16~C31 16點 | |||
| 16位元加算型 (停電保持) |
C32~C199 168點 | |||
| 32位元加算 / 減算型 | C200~C219 20點 | |||
| 32位元加算 / 減算型 (停電保持) |
C220~C234 15點 | |||
| 高速用計數器(EEPROM保持) | C235~C255 | 1相 60KHz / 2點 10KHz/1點 2相 30KHz /1點 5KHz/1點 |
(最多6點) | |
| 資料暫存器 | 16位元(一般用) | D0~D127 128點 | ||
| 16位元(EEPROM保持) | D128~D255 128點 | |||
| 16位元(停電保持) | D256~D7999 7744點 | |||
| 檔案暫存器(EEPROM保持) | D1000~D7999 最多7000 點 | |||
| 特殊用 | D8000~D8255 256點 | |||
| 間接指定用 | V0~V7 Z0~Z7 16點 | |||
| 指標 | JUMP,CALL用 | P0～P127 128點 | ||
| 插斷用 | I0 □ □ ～ I5 □□ 6點 | |||
| 主控點 | N0～N7 8點 | |||
| 定數 | 10進位數K | 16位元：- 32,768 ～ + 32,767 32位元：-2,147,483,648 ～ + 2,147,483,647 |
||
| 16進位數H | 16位元：0000～FFFF(H) 32位元：00000000～FFFFFFFF(H) |
|||

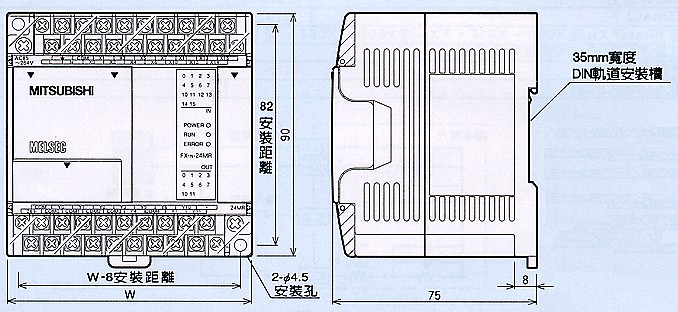

尺寸
| 機種 | W1(mm) | 重量(kg) |
|---|---|---|
| FX1N-24M | 130 | 0.6 |
| FX1N-40M、40E | 150 | 0.75 |
| FX1N-60M | 185 | 0.9 |
