C類型，顯示器內建可集中進行I/O處理的控制機種─AGP3500T

		DIO (Sink)機型： AGP3500-T1-AF-D81K DIO (Source)機型： AGP3500-T1-AF-D81C FLEX NETWORK機型： AGP3500-T1-AF-FN1M
		DIO (Sink)機型： AGP3500-T1-D24-D81K DIO (Source)機型： AGP3500-T1-D24-D81C FLEX NETWORK機型： AGP3500-T1-D24-FN1M

硬體規格

型號		AGP3500-T1-AF-D81K AGP3500-T1-AF-D81C AGP3500-T1-AF-FN1M	AGP3500-T1-D24-D81K AGP3500-T1-D24-D81C AGP3500-T1-D24-FN1M
額定電壓		AC100V~AC240V	DC24V
顯示類型		TFT彩色LCD
螢幕色彩		65,536色(無閃爍)/16,384色(3種閃爍速度) *1
背光燈		冷陰極管(可更換)
螢幕解析度		640x480畫素(VGA)
螢幕顯示範圍		211.2mmx158.4mm
亮度調整		8種亮度(透過螢幕觸控功能調整)
語言字型		日文：6,962種(包含607種非漢字在內的JIS第1、第2標準) ANK：158種 *2
文字組成	字型大小	標準字型：8x8、8x16、16x16及32x32點字型線條字型：6~127點字型(全形字型：12~254點字型)
	字型放大率	標準字型：寬度可達1~8倍；高度可達1~8倍 *3
顯示的文字數	1/4英數文字 (8x8點)	80字x60列
	半形英數文字 (8x16點)	80字x30列
	漢字(16x16點)	40字x30列
	漢字(32x32點)	20字x15列
記憶體	內部記憶	8MB FLASH FEPROM *4
	資料備份	320KB SRAM(要資料備份時需使用離電池) *5
觸控螢幕	類型	類比式電阻薄膜
	解析度	1024x1024
記憶體控制方式	變數區	64KB SRAM(要維持變數時需使用離電池) *5
	程式區	132KB FLASH FEPROM(等於15,000Step) *6
介面	串列通信(COM1)	RS-232C/422/485 *7 資料長度：7或8位元、停止位元：1或2位元檢查位元：無/偶數/奇數、傳輸速率：2,400bps~115.2kbps 接頭形狀：D-Sub 9pin(公)
	串列通信(COM2)	RS-422/485 資料長度：7或8位元、停止位元：1或2位元檢查位元：無/偶數/奇數傳輸速率：2,400bps~115.2kbps(RS-422/485)、187.5kbps(MPI) 接頭形狀：D-Sub 9pin(母)
	乙太網路介面	IEEE802.3u、10BASE-T/100BASE-TX 接頭形狀：Module Jack(RJ-45)
	擴充模組介面1 *8	安裝通信模組用x1
	擴充模組介面2 *8	安裝影像輸入模組用x1
	USB介面	USB1.1、接頭形狀：TYPE-Ax2 *9
	CF卡介面	CF卡插槽、接頭形狀：TYPE-IIx1
	聲音輸出	揚聲器輸出70mW(額定負載：8Ω、頻率：1kHz) 接頭形狀：Two Piece型端子台(與AUX共用)
	輔助輸入/輸出 (AUX )	[AUX 輸出]警報輸出x1、RUN 輸出x1、蜂鳴器輸出x1 額定電壓：DC24V、最大額定電流：50mA [AUX 輸出]外部Reset輸入x1 輸入電壓：DC24V、輸入電流：6mA 操作電壓：(ON時)DC9V以上；(OFF時)DC2.5V以下接頭形狀：Two Piece型端子台
	功能擴充記憶體	安裝於內部主機板內 *10
	DIO	輸入：SINK-SOURCE類型6點、輸出：SINK類型2點輸入：SINK-SOURCE類型6點、輸出：SOURCE類型2點
	FLEX NETWORK	最多可連接63台位元變數輸入：512點、位元變數輸出：512點整數變數輸入：128 word、整數變數輸出：128 word *11

一般規格

一般規格	AGP3500-T1-AF-D81K AGP3500-T1-AF-D81C AGP3500-T1-AF-FN1M	AGP3500-T1-D24-D81K AGP3500-T1-D24-D81C AGP3500-T1-D24-FN1M
船舶規格	—
額定電壓範圍	AC85V~AC265V	DC19.2V~DC28.8V
額定週波數	50/60Hz	—
允許壓降	短於一週期 (但瞬間斷電時間須大於1秒)	10ms以內
消耗功率	AC100V 0.9A以下 AC240V 0.45A以下	50W以下
絕緣耐力	每分鐘AC1,500V 20mA (充電部端子與FG端子間)	每分鐘AC1,000V 20mA (充電部端子與FG端子間)
絕緣阻抗	DC500V 10MΩ以上(充電部端子與FG端子間)
使用環境溫度	0^oC~+50^oC *12
保存環境溫度	-20^oC~+60^oC
使用環境濕度	10~90%RH(非結露環境、最大濕球溫度39^oC以下)
保存環境濕度	10~90%RH(非結露環境、最大濕球溫度39^oC以下)
污染等級	污染等級2
腐蝕性氣體	非腐蝕性氣體的環境
氣壓耐力 (GP操作高度)	800~1,114hPa(海拔2,000公尺以下)
耐震動	準用JIS B 3502、IEC/EN61131-2規定 5~9Hz單側震動幅度3.5mm、9~150Hz固定加速9.8m/s² X、Y、Z各方向10次(100分鐘間)
耐雜訊	雜訊電壓：1,500Vp-p 脈衝寬度：1μs 上升時間：1ns *13	雜訊電壓：1,000Vp-p 脈衝寬度：1μs 上升時間：1ns *13
抗靜電力	接觸放電法6kV(IEC/EN61000-4-2第三級)
接地	保護接地：D種接地(SG-FG共通)	功能接地：D種接地(SG-FG共通)
保護構造	符合IP65f NEMA #250 TYPE4X/13(裝入面板時的正面) *14
外部尺寸	W270.5mmxH212.5mmxD57mm
重量	2.7kg以下(主機本身)
冷卻系統	自然氣流

*1	選擇65,536色時，整個系統(GP所有畫面)皆無法使用閃爍功能。若需使用閃爍功能時，請設定成16,384色。
*2	韓文、中文(簡體)、中文(繁體)、斯拉夫文、泰文。詳情請參照GP-Pro EX的使用環境。
*3	可透過軟體方式選擇上述以外的放大率。
*4	上述規格為客戶可使用的容量。
*5	鋰電池的壽命在40^oC以下為10年以上，50^oC以下為4.1年以上，60^oC以下為1.5年。可備份時間在首次充電(充飽電)時為100日左右，但當電池已屆壽命時則為6日左右。
*6	在軟體中階梯語言最大支援60,000點，內部記憶體(畫面資料)容量只有1M byte。
*7	RS-232C與RS-422/485可由軟體切換。
*8	AGP3550T控制機型系列的擴充模組裝置介面1和2不能並用。
*9	電源電壓：DC5V±V5%、輸出電流：50mA(最大)、最大通信距離：5m。
*10	客戶可自行安裝記憶體，請參照GP3000硬體手冊。
*11	專用台數會因FLEX NETWORK模組機種而有所不同。
*12	使用環境溫度是指控制箱內溫度與顯示部位溫度。
*13	以雜訊模擬器測得。
*14	雖已於此測試條件下確認其適用性，但不代表適用於任何環境。

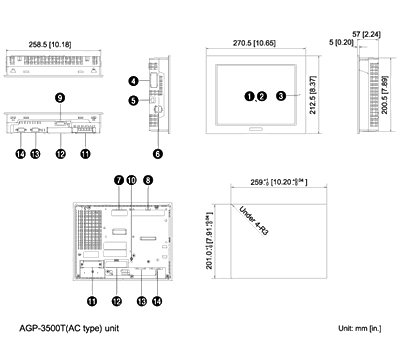

外部尺寸‧組件名稱示意圖

點選上圖可以放大觀看

顯示幕

觸控板

LED指示燈
此 LED 顯示 GP 狀態，例如：電源輸入、韌體執行狀態或背光的狀況。

LED	GP 狀態
亮綠燈	正常操作 (電源為啟動) 或離線作業。
亮橙燈	偵測到背光燒壞。
閃橙燈	軟體啟動中。
亮紅燈	電源開啟時。
不亮	電源關閉時。
