C類型,顯示器內建可集中進行I/O處理的控制機種─AGP3500L

TFT Mclass7.5型VGA8MB
DC
DIO (Sink)機型:AGP3500-L1-AF-D81C
硬體規格

型號

AGP3500-L1-D24-D81C

額定電壓

DC24V

顯示類型

單色LCD

螢幕色彩

黑/白或16色灰階(3種閃爍速度)

背光燈

冷陰極管(需更換背光燈請聯絡當地代理商)

螢幕解析度

640x480畫素(VGA)

螢幕顯示範圍

216.0mmx160.8mm

亮度/對比調整

8種亮度/對比(透過螢幕觸控功能調整)

語言字型

日文:6,962種(包含607種非漢字在內的JIS第1、第2標準)
ANK:158種 *2

文字

組成

字型大小

標準字型:8x8、8x16、16x16及32x32點字型
線條字型:6~127點字型(全形字型:12~254點字型)

字型放大率

標準字型:寬度可達1~8倍;高度可達1~8倍 *3

顯示的

文字數

1/4英數文字

(8x8點)

80字x60列

半形英數文字

(8x16點)

80字x30列

漢字(16x16點)

40字x30列

漢字(32x32點)

20字x15列

記憶體

內部記憶

8MB FLASH FEPROM *4

資料備份

320KB SRAM(要資料備份時需使用離電池) *5

觸控

螢幕

類型

類比式電阻薄膜

解析度

1024x1024

記憶體

控制方式

變數區

64KB SRAM(要維持變數時需使用離電池) *5

程式區

132KB FLASH FEPROM(等於15,000Step) *6

介面

串列通信(COM1)

RS-232C/422/485 *7
資料長度:7或8位元、停止位元:1或2位元
檢查位元:無/偶數/奇數、傳輸速率:2,400bps~115.2kbps
接頭形狀:D-Sub 9pin(公)

串列通信(COM2)

RS-422/485
資料長度:7或8位元、停止位元:1或2位元
檢查位元:無/偶數/奇數
傳輸速率:2,400bps~115.2kbps(RS-422/485)、187.5kbps(MPI)

接頭形狀:D-Sub 9pin(母)

乙太網路介面

IEEE802.3u、10BASE-T/100BASE-TX

接頭形狀:Module Jack(RJ-45)

擴充模組介面

安裝通信模組用x1

USB介面

USB1.1、接頭形狀:TYPE-Ax2 *8

CF卡介面

CF卡插槽、接頭形狀:TYPE-IIx1

聲音輸出

揚聲器輸出70mW(額定負載:8Ω、頻率:1kHz)

接頭形狀:Two Piece型端子台(與AUX共用)

輔助輸入/輸出

(AUX )

[AUX 輸出]警報輸出x1、RUN 輸出x1、蜂鳴器輸出x1

額定電壓:DC24V、最大額定電流:50mA
[AUX 輸出]外部Reset輸入x1

輸入電壓:DC24V、輸入電流:6mA

操作電壓:(ON時)DC9V以上;(OFF時)DC2.5V以下

接頭形狀:Two Piece型端子台

功能擴充記憶體

DIO

輸入:SINK-SOURCE類型6點、輸出:SINK類型2點

輸入:SINK-SOURCE類型6點、輸出:SOURCE類型2點

FLEX NETWORK

一般規格

一般規格

AGP3500-L1-D24-D81C

船舶規格

額定電壓範圍

DC19.2V~DC28.8V

額定週波數

允許壓降

10ms以內

消耗功率

50W以下

絕緣耐力

每分鐘AC1,000V 20mA

(充電部端子與FG端子間)

絕緣阻抗

DC500V 10MΩ以上(充電部端子與FG端子間)

使用環境溫度

0oC~+50oC *11

保存環境溫度

-20oC~+60oC

使用環境濕度

10~90%RH(非結露環境、最大濕球溫度39oC以下)

保存環境濕度

10~90%RH(非結露環境、最大濕球溫度39oC以下)

污染等級

污染等級2

腐蝕性氣體

非腐蝕性氣體的環境

氣壓耐力

(GP操作高度)

800~1,114hPa(海拔2,000公尺以下)

耐震動

準用JIS B 3502、IEC/EN61131-2規定

5~9Hz單側震動幅度3.5mm、9~150Hz固定加速9.8m/s2

X、Y、Z各方向10次(100分鐘間)

耐雜訊

雜訊電壓:1,000Vp-p

脈衝寬度:1μs

上升時間:1ns *12

抗靜電力

接觸放電法6kV(IEC/EN61000-4-2第三級)

接地

保護接地:D種接地(SG-FG共通)

保護構造

符合IP65f NEMA #250 TYPE4X/13(裝入面板時的正面) *13

外部尺寸

W313mmxH239mmxD56mm

重量

3.2kg以下(主機本身)

冷卻系統

自然氣流


*1

選擇65,536色時,整個系統(GP所有畫面)皆無法使用閃爍功能。

若需使用閃爍功能時,請設定成16,384色。

*2

韓文、中文(簡體)、中文(繁體)、斯拉夫文、泰文。詳情請參照GP-Pro EX的使用環境。

*3

可透過軟體方式選擇上述以外的放大率。

*4

上述規格為客戶可使用的容量。

*5

鋰電池的壽命在40oC以下為10年以上,50oC以下為4.1年以上,60oC以下為1.5年。

可備份時間在首次充電(充飽電)時為100日左右,但當電池已屆壽命時則為6日左右。

*6

在軟體中階梯語言最大支援60,000點,內部記憶體(畫面資料)容量只有1M byte。

*7

RS-232C與RS-422/485可由軟體切換。

*8

AGP3550T控制機型系列的擴充模組裝置介面1和2不能並用。

*9

電源電壓:DC5V5%、輸出電流:50mA(最大)、最大通信距離:5m。

*10

客戶可自行安裝記憶體,請參照GP3000硬體手冊。

*11

專用台數會因FLEX NETWORK模組機種而有所不同。

*12

使用環境溫度是指控制箱內溫度與顯示部位溫度。

*13

以雜訊模擬器測得。

*14

雖已於此測試條件下確認其適用性,但不代表適用於任何環境。

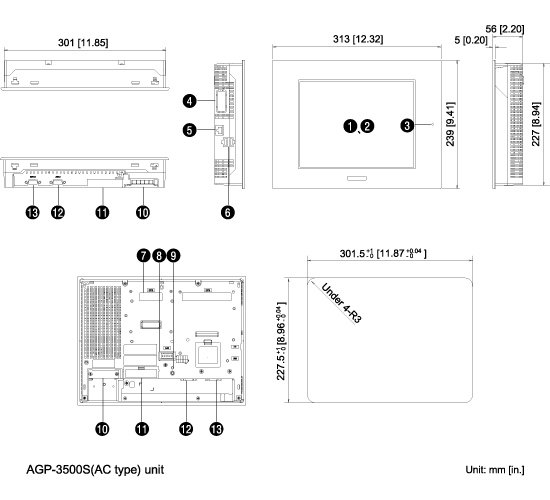

外部尺寸‧組件名稱示意圖

點上圖可放大觀看
顯示幕
觸控板
LED指示燈
此 LED 顯示 GP 狀態,例如:電源輸入、韌體執行狀態或背光的狀況。
LED GP 狀態
亮綠燈 正常操作 (電源為啟動) 或離線作業。
亮橙燈 偵測到背光燒壞。
閃橙燈 軟體啟動中。
亮紅燈 電源開啟時。
不亮 電源關閉時。
擴充裝置介面 1
以通信功能連接到擴充裝置。
乙太網路介面 (LAN)
乙太網路傳輸介面符合 IEEE802.3u (10BASE-T/100BASE-TX)標準。
搭配 RJ-45 標準接頭 (8-pole) 。LED 燈的亮暗,顯示目前的狀態。
LED GP 狀態
綠燈亮 資料可傳輸。
綠燈不亮 無連接或後續的傳輸錯誤。
黃燈亮 資料傳輸中。
黃燈不亮 無資料傳輸。
USB 介面 (Host) (X2)
符合 USB1.1. (A型接頭) 連接一條資料傳輸線或 USB 相容的印表機。最大傳輸距離為 5 公尺。
擴充裝置介面 2
以通信功能連接到擴充裝置。
輔助輸入 / 輸出 / 聲音輸出介面 (AUX)
此介面為外部 Reset、警告輸出、蜂鳴器輸出與聲音輸出。
CF 卡存取狀態的 LED 指示燈
CF卡插入與CF卡蓋關上時,LED燈亮。如果蓋子在CF卡正在存取時開啟,燈號依然會亮著。
存取燈號 指  示
綠燈亮 CF卡插入,CF卡蓋關閉。或者CF卡存取中。
綠燈不亮 CF卡未插入,或未進行存取。
電源輸入端子
連接電源線。
CF 卡蓋子
CF卡介面與指撥開關在CF卡蓋內。在CF卡存取時蓋子必須蓋上。
串列介面 (COM1)
RS-232C/RS-422/RS-485 串列介面。使用 D-sub 9-pin。通信方式透過軟體切換。
串列介面 (COM2)
RS-422/RS-485 串列介面。使用 D-sub 9-pin。
