MITSUBISHI三菱電機-FX3U

fx3u

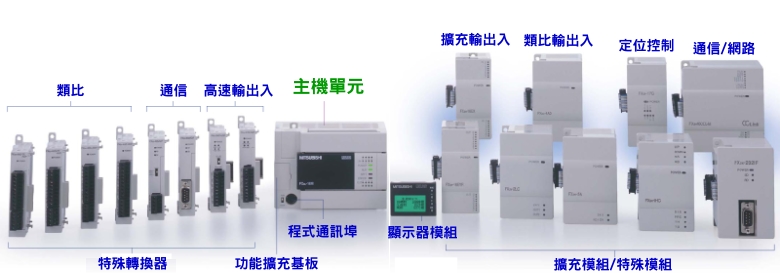

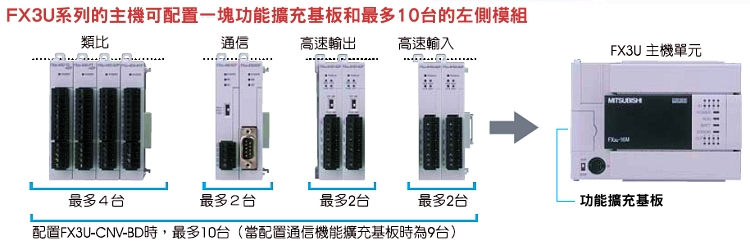

功能擴充基板和左側模組的配置架構
fx3u

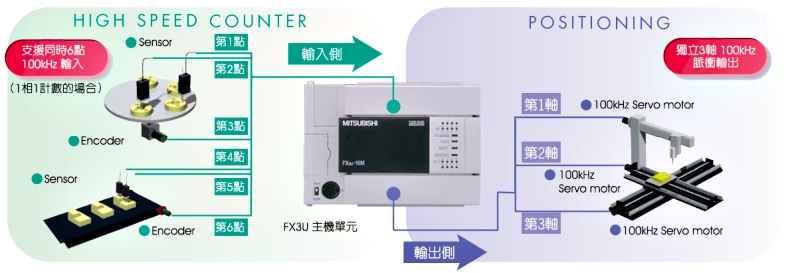

內建8點32位元高速計數器功能 內建獨立3軸100kHz定位控制功能
fx3u
最高200kHz的內建高速計數器強化(FX3U-4HSX-ADP)
配置FX3U-4HSX-ADP高速輸入左側模組,可強化內建的高速計數器功能,最高可達200kHz且支援差動輸入方式
項目 規格
輸入點數 4點
輸入方式 差動輸入
輸入電壓 DC5V
最高輸
入頻率
1相1輸入 200kHz 分配於內建的
硬體高速計數
1相2輸入
2相2輸入 100kHz
絕緣方式 光耦合器絕緣
配線長度 最大10m
輸入電路
驅動電源
DC24V
左側模組
驅動電源
DC5V
