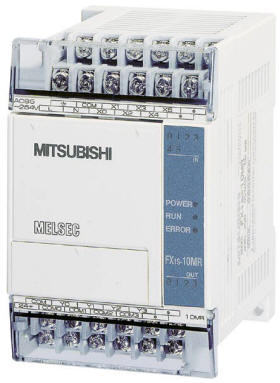

| 三菱MITSUBISHI
─ FX1S |
 |
 |
| |
|
|
★ 輸入點數10∼30點
★ 程式容量2000STEP，使用EEPROM保存程式，無須電池。
★ 具通訊功能，可連接RS232C, RS422/485。
★ 可用SFC編輯程式。
★ 可做簡易的定位控制。
★ 可連接外部設定顯示器。
|
 |
|
 |
 |
產品規格 |
|
| |
| 項目 |
規格 |
| 演算控制方式 |
往覆來回掃描(專用LSI) |
| I/O處理方式 |
結束再生方式 |
| 演算處理速度 |
基本命令 |
0.55∼0.7μs |
| 應用命令 |
3.7∼數100μs |
| 程式語言 |
階梯圖+步進階梯圖(SFC表現可) |
| 記憶容量•記憶體種類 |
2000
STEP EEPROM內藏(不能裝置記憶卡匣) |
| 指令數命令的種類 |
基本•步進階梯圖指令 |
基本指令27個
步進階梯圖指令2個 |
| 應用指令 |
85種 167個 |
| 輸入點 |
16點 X0∼X17 |
合計30點 |
| 輸出點 |
14點 Y0∼Y15 |
| 輔助繼電器 |
一般用 |
M0∼M383
384點 |
| EEPROM保持 |
M384∼M511
128點 |
| 特殊用 |
M8000∼M8255
256點 |
| 步進點 |
初始狀態用 |
S0∼S9
10點 |
| EEPROM保持 |
S10∼S127
118點 |
| 停電保持 |
全部停電保持
(S0~S127) |
| 計時器 |
100ms |
T0~T62
63點 |
| 10ms |
M8028
為ON時T32~T62 是10ms 計時器 31點 |
| 1ms |
T63
1點 |
| 類比旋鈕 |
VR1:D8030
VR2:D8031 2點 |
| 計數器 |
16位元加算型 |
C0~C15 16點 |
| 16位元加算型(EEPROM保持) |
C16~C31 16點 |
| 高速用計數器(EEPROM保持) |
C235~C255 |
1相 60KHz / 4點 10KHz/2點 |
(最多6點) |
| 2相 30KHz /1點 5KHz/1點 |
| 資料暫存器 |
16位元(一般用) |
D0~D127 128點 |
| 16位元(EEPROM保持) |
D128~D255
128點 |
| 檔案暫存器(EEPROM保持) |
D1000~D2499 最多1500點 |
| 特殊用 |
D8000~D8255
256點 |
| 間接指定用 |
V0~V7
Z0~Z7 16點 |
| 指標 |
JUMP,CALL用 |
P0∼P63
64點 |
| 插斷用 |
I0
□ □ ∼ I5 □□ 6點 |
| 主控點 |
N0∼N7
8點 |
| 定數 |
10進位數K |
16位元：－32,768∼＋32,767
32位元：－2,147,483,648∼＋2,147,483,647 |
| 16進位數H |
16位元：0000∼FFFF(H)
32位元：00000000∼FFFFFFFF(H) |
|
|
|
產品尺寸圖 |
|
| |
| 機種 |
W(MM) |
重量(KG) |
| FX1S-10M |
60 |
0.3 |
| FX1S-14M |
| FX1S-20M |
75 |
0.4 |
| FX1S-30M |
100 |
0.45 |

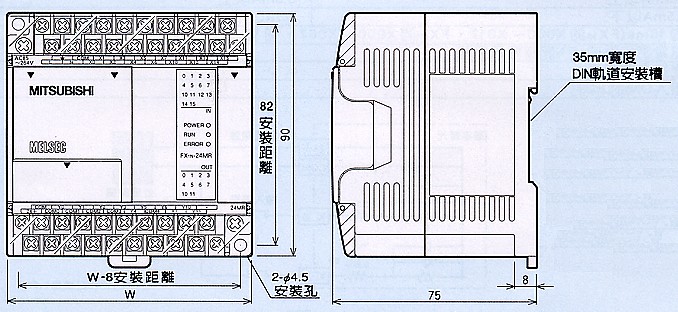

外型尺寸圖 |
|
|

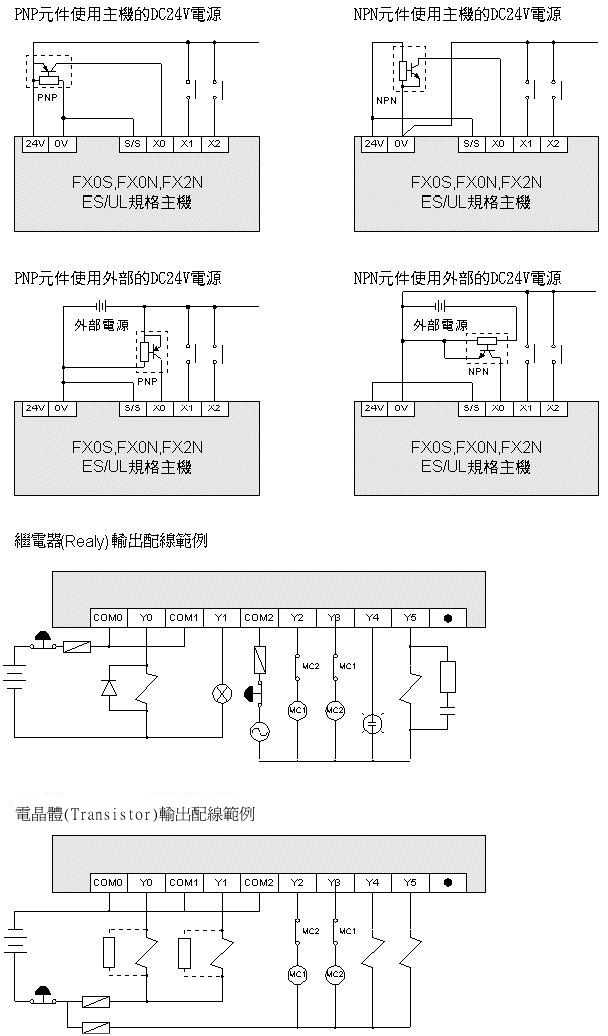

產品配線圖 |
|
| |
相關配線圖 |
|
|
相關軟硬體 |
|
| |
<軟體部分>
使用者，可採用GPPW-V8.0以上版本，請選擇FX1S機種。軟體取得請洽各地營業所。
<硬體部分>
RS232C通信基板---FX1N-232BD/FX2N-232BD
|
| 1) |
可與外部具有RS232C介面的機器連接，如電腦、條碼機、磅秤、印表機等
(使用自由通信協定)。 |
|
 |
| 2) |
可使用專用通信協定與電腦作監控的動作。 |
| 3) |
可與Digital觸控螢幕做FX2(LINK)的連接。 |
| |
|
<FX1N-232BD>
|
<FX2N-232BD>
|
|
項 目 |
FX1N-232BD |
FX2N-232BD |
| 傳送標準 |
RS232C |
| 最長傳送距離 |
15公尺 |
| 連接方式 |
D-SUB 9PIN |
| LED指示燈 |
RxD TxD |
| 連線方式 |
半雙工 |
全雙工
(CPU版本V2.0以前者為半雙工) |
| 傳送速率 |
300/600/1200/2400/4800/9600/19200bps |
| 通信協定 |
自由通信協定/ A系列專用通信協定1,4 |
| 絕緣 |
無絕緣 |
| 內部提供電源 |
DC 5V 20mA由PLC內部提供 |
| 適用PLC機種 |
FX1S/FX1N |
FX2N |
| 尺寸 |
43 x 68 x 90 mm |
| 重量 |
0.2kg |
RS422通信基板---FX1N-422BD/FX2N-422BD
| 1). |
可與電腦做程式的Down/Up Load的動作。 |
 |
|
| 2) . |
可與掌上型程式書寫器(FX-20P-E)連接。 |
| 3) . |
可與Digital觸控螢幕做FX(CPU)的連接。 |
| |
|
<FX1N-422BD>
|
<FX2N-422BD>
|
| 項 目 |
FX1N-422BD |
FX2N-422BD |
| 傳送標準 |
RS422 |
| 最長傳送距離 |
50公尺 |
| 連接方式 |
MINI-DIN 8PIN(圓頭) |
| 連線方式 |
半雙工 |
| 通信協定 |
FX系列專用通信協定 |
| 絕緣 |
無絕緣 |
| 內部提供電源 |
DC 5V 60mA由PLC內部提供 |
| 適用PLC機種 |
FX1S/FX1N |
FX2N |
RS485BD通信基板---FX1N-485BD/FX2N-485BD
| 1) |
可與外部具有RS485介面的機器連接,如電腦、條碼機、磅秤、印表機等(使用自由通信協定)。 |
 |
 |
| 2) |
可使用專用通信協定與電腦作監控的動作。 |
| 3) |
可做2台PLC並列運轉(相同機種)。 |
| 4) |
可做FX1S/FX1N/FX2N/FX2NC的小網路(最多8台)。 |
| 5) |
可與Digital觸控螢幕做FX2(LINK)的連接。 |
| |
|
<FX1N-485BD>
|
<FX2N-485BD> |
| |
|
|
|
| 項 目 |
FX1N-485BD |
FX2N-485BD |
| 傳送標準 |
RS485/RS422 |
| 最長傳送距離 |
50公尺 |
| LED指示燈 |
SD RD |
| 連線方式 |
半雙工 |
全雙工(CPU版本V2.0以前者為半雙工) |
| 傳送速率 |
300/600/1200/2400/4800/9600/19200bps |
| 通信協定 |
自由通信協定 / A系列專用通信協定1,4 / 2台並列運轉
/ N:N LINK |
| 絕緣 |
無絕緣 |
| 內部提供電源 |
DC 5V 60mA由PLC內部提供 |
| 適用PLC機種 |
FX1S/FX1N |
FX2N |
|
|
|
|
