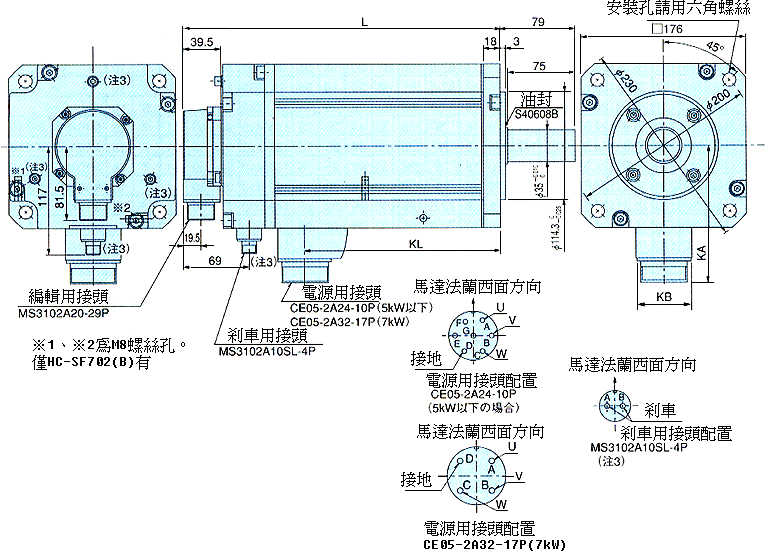

● HC-SFS202(B) ~ HC-SFS702(B)
● HC-SFS203(B) ~ HC-SFS353(B)
型名 |
變化尺寸 |
|||||
1000 r/min |
2000 r/min |
3000 r/min |
L |
KL |
KA |
KB |
HC-SFS121(B) |
HC-SFS202(B) |
HC-SFS203(B) |
145(193) |
68.5 |
142 |
46 |
HC-SFS201(B) |
HC-SFS352(B) |
HC-SFS353(B) |
187(235) |
110.5 |
142 |
46 |
HC-SFS301(B) |
HC-SFS502(B) |
─ |
208(256) |
131.5 |
142 |
46 |
─ |
HC-SFS702(B) |
─ |
292(340) |
210.5 |
150 |
58 |
| 註) | 1.與負載結合時，請用免鍵式軸套。 |
| 2.( )內為附電磁剎車之尺寸。 | |
| 3.附電磁剎車之場合。 | |
| 4.未標示公差尺寸處即與一般公差同。 |
