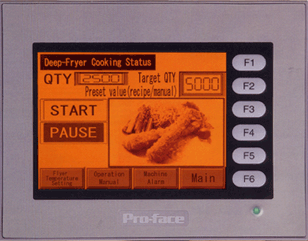

普羅菲司Pro Face 人機介面 ─ Simple Touch 小型圖型人機介面


特色：
小巧的38吋圖形與觸控螢幕!!
5.7吋機型相容的特性與功能!!
單色琥珀，8色灰階與320*240解析度之高畫質顯示幕
工業用先驅LED背光燈!
支援各種廠牌的PLC及控制器!
配方與多國語言功能!

型錄下載
產品規格
項目
ST400-AG41-24V
ST401-AG41-24V
ST402-AG41-24V
螢幕
單色LCD
色彩
琥珀色 / 2色灰階 / 8色灰階(*1)
(透過軟體來轉換顏色)
背光燈
LED 背光燈
解析度
320 X 240 畫面
顯示範圍(mm)
W76.7 [3.02 in.] × H57.5 [2.26 in.]
亮度調整
2種亮度(由畫面觸控來選擇)
對比調整
8個層次(由畫面觸控來選擇)
語言字型

ASCII：(碼頁850)文字(包含歐洲字型)
日本 ：ANK 158型式，6962個漢字(包含607個非漢字字型，JIS標準1&2)
台灣 ：(BIG 5碼)繁體中文字型
中國 ：(GB2321-80碼) 簡體中文字型
韓國 ：(KSC5601-1992碼)Hangul字型
字數
8x8 dots
40 字 × 30 列
8x16 dots
20 字 × 15 列
16x16 dots
20 字 × 15 列
32x32 dots
10 字 × 7列
字型
顯示大小(*2)
8 × 8, 8 × 16, 16 × 16 與 32 × 32 畫素
字型大小
寬：可放大到 1 ~ 8倍
高：可放大 1/2, 1 ~ 8倍
記憶體
畫面記憶
使用者畫面區 640KB
(最適值：在3.2KB/畫面, 可呈現200畫面)
資料備份
96 KB使用者資料備份記憶體
使用可充電之鋰電池(*3)
觸控螢幕解析度
8 × 6 個觸控鍵 / 畫面 (觸控動作設定 1或 2 點)
功能鍵
6 個鍵
介面設備
串列通信埠(X)
 非同步傳達介面：RS-422
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 115200bps		 非同步傳達介面：RS-232C
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 115200bps		 非同步傳達介面：RS-485(MPI)
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 187.5Kbps
擴充串列通信埠(Y)
----------
----------
 非同步傳達介面：RS-422
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 38400bps
Tool Port介面
非同步TTL位準指令介面
<於畫面編輯中>
用來傳送畫面資料 (ST 編輯程式軟體與 ST 間)
<於運作中>
以 2-Port 功能來作資料傳輸
可用來連接各式設備, 包含條碼機讀取
*1. 根據色彩選擇，選擇 8 色灰階可能會導致 ST 螢幕畫面閃爍，且難以分辨顏色，在選擇此模式時，請確定所有顏色顯示如您所要的。
*2. 字型大小會依選擇的語言與放大比例而有所不同。
*3. 鋰電池壽命：ST 週遭溫度為 25℃以下時，可使用 10 年。
一般規格
項目
ST400-AG41-24V
ST401-AG41-24V
ST402-AG41-24V
輸入電壓
DC24V
電壓範圍
DC19.2V to 28.8V
消耗功率
7W 以下
允許壓降
AC500V 20mA / 1 分鐘 (電線至接地線)
絕緣測試
DC500V 20MΩ 以上(電線至接地線)
使用環境溫度
(櫥櫃內部)(面板表面)
0℃ ~ +50℃ (*4)
儲存環境溫度
-20℃ ~ +60℃
操作溼度
10%RH ~ 90%RH (非結露環境：39℃以下)
儲藏溼度
10%RH ~ 90%RH (非結露環境：39℃以下)
耐震動
符合IEC61131-2
不連續振動：10Hz ~ 57Hz  0.075mm , 57Hz ~ 150Hz  9.8M/S2
連續振動 ：10Hz~57Hz 0.035mm , 57Hz~150Hz 4.9M/S2
X,Y,Z方向10次(80分鐘)
耐雜訊
(經由雜訊模擬器偵測)
雜訊電壓：1000VP-P
雜訊頻寬：1 μs
上昇時間：1ns
抗靜電性
6kV (依EN 61000-4-2 第 3 級)
耐環境性
非腐蝕性氣體的環境
產品認證
EN550011 Class, EN61000-6-2, UL508, UL1604, CAN/CSA C22.2
污染程度
2級污染
產品評等(*5)
符合IP65 (JEM 1030), NEMA#250 Type 4× /12
外部尺寸
W130mm [5.12in] × H104mm [4.09in] × D41mm [1.61in]
重量
0.4kg(1.1 lb)以下
冷卻系統
空氣自然循環方式
*4. 當連續數小時在超過 40℃ 之使用環境下操作ST時，其 LCD 顯示幕可能偶爾會模糊。
此為暫時現象。當溫度轉為一般溫度後，顯示幕將會恢復正常。
即使螢幕模糊 ST 操作也不會受到影響。
*5. ST 機種的表面架設於堅固板已通過IP65 相同標準的測試環境。請在安裝前確認現場作業環境是否適合ST。
若防水橡皮墊長時間使用，或從模型中卸下，則不能保證主機之保護等級如一般使用時相同。
請確定固定時間更換橡皮墊以維持其一般的保護等級。

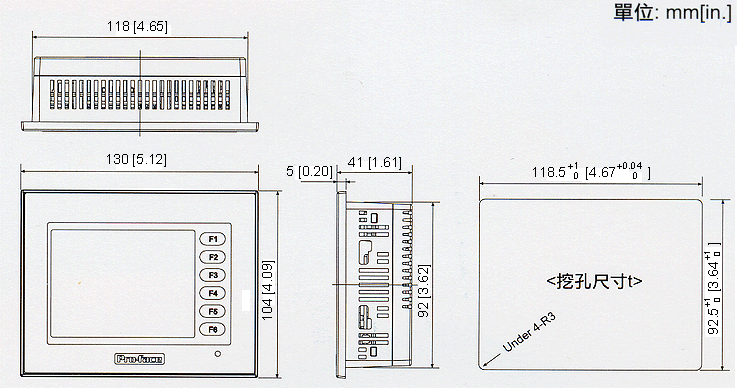

尺寸圖
