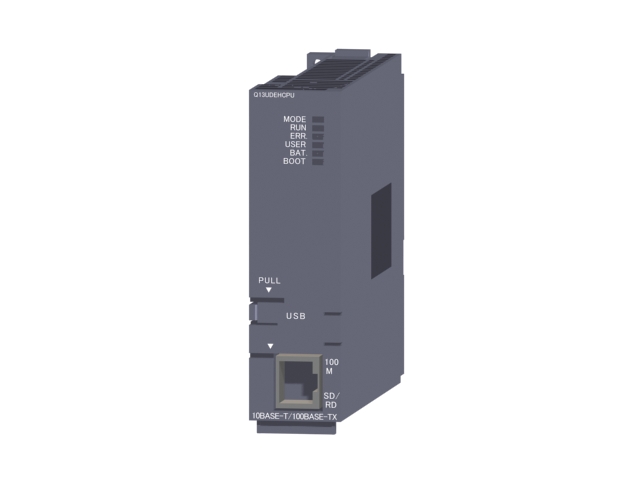

Q13UDEHCPU特點介紹

  • 輸出/輸入點數:4096點
  • I/O位址:8192點
  • 程式容量:130K位址
  • 程式執行速度(LD X0):9.5ns
  • 程式記憶體容量:520k
  • 乙太網路介面


規格一覽

型號

Q13UDEHCPU

掃描方式

來回掃描方式

I/O控制方式

結束再生方式

程式語言

順序控制語言

階梯圖、步進階梯(SFC)、功能區塊(FB)、結構敘述(ST)

執行速度

基本指令

LD X0

9.5ns

MOV D0 D1

19ns

固定掃描時間

0.5~2000ms(以0.5ms為單位)

程式容量

130k 位址 (520K bytes)

記憶體容量

程式記憶體(0)

520K bytes

記憶卡(RAM)(1)

以安裝記憶卡為準(最大8MB)

記憶卡(ROM)(2) 以安裝記憶卡為準(快閃記憶體最大4MB,ATA記憶體最大32MB)
內建RAM(4) 1024K bytes
內建ROM(4) 2048K bytes
多重CPU
共用
QCPU內建 8K bytes
CPU間高速傳輸區域 32K bytes

可儲存的最大檔案數

程式記憶體

252

內建ROM

256

程式記憶體可寫入資料的次數

最多10萬次

內建ROM可寫入資料的次數

最多10萬次

輸出/輸入點的編號

8192點(X/Y0~1FFF)

實際輸出入點數

4096點(X/Y0~FFF)

元件點數

輔助繼電器[M]

8192點(M0~M8191)(可變更)

閂鎖繼電器[L]

8192點(L0~L8191)(可變更)

網路繼電器[B]

8192點(B0~1FFF(可變更)

計時器[T]

2048點 (T0~2047) (可變更)(低速計時器及高速計時器合計2048點)
低速計時器及高速計時器使用不同的指令來指定。
低速計時器及高速計時器的計時單位由參數來指定。
低速計時器:1 ~ 1000ms, 最小1ms為單位,初始值為100ms。
高速計時器:0.1 ~ 100.0ms, 最小0.1ms為單位,初始值為10.0ms。

停保計時器[ST]

出廠值為0點 (可變更)。
停保低速計時器及高速計時器使用不同的指令來指定。
停保低速計時器及高速計時器的計時單位由參數來指定。
停保低速計時器:1 ~ 1000ms, 最小1ms為單位,初始值為100ms。
停保高速計時器:0.1 ~ 100.0ms, 最小0.1ms為單位,初始值為10.0ms。

計數器[C]

一般計數器1024點 (C 0~1023) (可變更)
中斷插入計數器:最多256點 (出廠值為0點,可使用參數變更)

資料暫存器[D]

12288點 (D0~12287) (可變更)

擴充資料暫存器[D] 出廠值為0,可透過參數設定來規畫

網路暫存器[W]

8192點(W0~W1FFF)(可變更)

擴充網路暫存器[W] 出廠值為0,可透過參數設定來規畫

警報點[F]

2048點 (F0~2047) (可變更)

先頭繼電器[V]

2048點 (V0~2047) (可變更)

網路特殊繼電器 [SB]

2048點 (SB 0~2047) (可變更)

網路特殊暫存器 [SW]

2048點 (SW 0~2047) (可變更)

步進點[S]

8192點(S0~S8191)

間接暫存器/一般用[Z]

20點(Z0~Z19)

指標[P]

4096點(P0~P4095)

中斷插入指標[I]

256點 (I 0~I255)
I28 ~ I31的中段插入間隔時間可透由參數設定來變更。 (0.5 ~ 1000ms,單位:0.5ms)
出廠值 I28:100ms, I29:40ms, I30:20ms, I31:10ms

特殊補助繼電器 [SM]

2048點 (SM 0~2047)

特殊暫存器 [SD]

2048點 (SD 0~2047)

函數輸入 [FX]

16點 (FX 0~F)

函數輸出 [FY]

16點 (FY 0~F)

函數暫存器 [FD]

5點 (FD 0~4)

網路直接元件

可直接讀寫CC-Link IE及MELSECNET/H網路的直接元件
指定形式:J□□\X□□, J□□\Y□□, J□□\W□□, J□□\B□□, J□□\SW□□, J□□\SB□□

特殊模組BFM直接元件

可直接讀寫特殊模組BFM內容的直接元件
指定形式:U□□\G□□

停電保持範圍

L0 ~ 8191 (出廠值)
(B, F, V, T, ST, C, D及W都可透過參數設定來定義各自的停電保持範圍)

RUN/PAUSE外部接點

RUN及PAUSE可透過參數設定來指定外部的輸入端(X0~1FFF)

萬年曆時鐘

可顯示 年, 月, 日, 時, 分, 秒

瞬時停電容許時間

與所使用的電源模組有關

DC5V消耗電流

0.33A

尺寸

98(H)×274(W)×893(D) [mm]

重量

0.20kg

◎內建乙太網路介面
通信速率 10/100 Mbps
通信模式 半雙工/全雙工
傳輸方式 基頻
最大傳輸距離 100m

最大連接數

10 BASE-T 串接4個基座
100 BASE-T 串接兩個基座
通訊格式 提供16個通訊數(MELSOFT 通訊, MC通訊, 1組FTP通訊)
